สอนการแข็งตัวของสมอ

1. ข้อมูลประสิทธิภาพการติดตั้งสมอ:

1). สมอแบน

GME Flat Anchor เป็นทางเลือกแทนพุกเพลท

การใช้งานหลักคือในองค์ประกอบที่มีกำลังคอนกรีตที่ยกเกิน 25N/mm²

Plate-Lift Flat Foot Anchor หรือที่เรียกว่า Lift Spread Foot Anchor เป็นพุกอเนกประสงค์ที่สามารถใช้เพื่อดึงแผ่นด้านหลังและขนย้ายแผงแบบบางได้ สมอนี้อาจใช้เพื่อสร้างแผงได้ การใช้งานหลักคือองค์ประกอบคอนกรีตผนังบาง โดยถูกยกจากตำแหน่งแนวนอนเป็นแนวตั้ง หัวพุกรูปทรงพิเศษป้องกันไม่ให้คอนกรีตแตกร้าว โดยทั่วไปพุกชนิดนี้จะใช้กับการเสริมแรงเพิ่มเติม ซึ่งจำเป็นสำหรับการเอียงและการหมุน ภาระงานที่ปลอดภัยของพุกอาจเพิ่มขึ้นโดยการเพิ่มเหล็กเส้น #4 ความยาว 18 นิ้ว สี่เส้นดังที่แสดงในภาพร่าง พุกเหล่านี้มักใช้ในแผ่นพื้น/แผงเนื่องจากมีความสามารถและต้นทุนต่ำ มีจำหน่ายทั้งแบบผิวเคลือบสังกะสีธรรมดาหรือแบบจุ่มร้อน .

มีความยาวและความสามารถในการรับน้ำหนักที่แตกต่างกันอื่น ๆ ตามคำขอ

ปัจจัยด้านความปลอดภัยคือ 3:1

สแตนเลส 304(A2)/316(A4) มีจำหน่ายตามคำขอ พื้นผิว: สีดำ (B) / ชุบสังกะสี (ZP) / ชุบสังกะสีแบบจุ่มร้อน (HDG)

2). สมอสองรู

·ใช้สำหรับลอกแผงออกจากโต๊ะเอียงและแผงสะดุด

·ยังเหมาะสำหรับโหลดแรงดึงสูงที่ไม่สามารถยึดกับพุกอื่นหรือสำหรับแผงที่สร้างจากคอนกรีตมวลเบา

· รองรับน้ำหนักการทำงานได้อย่างปลอดภัยสูงสุด 10 ตัน

·อิงตามปัจจัยด้านความปลอดภัย 3:1

3). จุดยึดแผ่นยกแหวน

· ใช้สำหรับการยกหน้าและด้านหลังของยูนิตที่มีผนังบาง

· โปรไฟล์ต่ำพร้อม ฐานรอง/แผ่นรอง กว้างและแบนเพื่อความเป็นเลิศ

· การทอดสมอ

· แผ่นแนวนอนเชื่อมที่ด้านล่างให้

· สร้างแรงดึงออกสูงในการปอก การจัดการ และการติดตั้ง

· อิงตามปัจจัยด้านความปลอดภัย 4:1

4) วางสมอเท้าปลอมแปลง

GME Drop Forged Foot Anchor เป็นพุกหลอมร้อนที่มีความแข็งแรงสูง

·ใช้สำหรับลอกแผงออกจากโต๊ะเอียงและแผงสะดุด

·ยังเหมาะสำหรับโหลดแรงดึงสูงที่ไม่สามารถยึดกับพุกอื่นหรือสำหรับแผงที่สร้างจากคอนกรีตมวลเบา

· รองรับน้ำหนักการทำงานได้อย่างปลอดภัยสูงสุด 10 ตัน

·อิงตามปัจจัยด้านความปลอดภัย 4:1

5). สมอยกแผ่นยกปลอมแปลง

Forged Erection Anchor ได้รับการออกแบบมาโดยเฉพาะเพื่อให้มีความสามารถในการยกที่มากขึ้นสำหรับการยกขอบแนวนอนถึงแนวตั้ง พุกได้รับการหล่อขึ้นเพื่อให้มีภาระการทำงานที่ปลอดภัยมากขึ้น 20% หัวพุกได้รับการออกแบบให้มีส่วนที่ยื่นออกมาหรือ "หู" สองอันบนหัวพุก ซึ่งช่วยป้องกันการหลุดร่อนของคอนกรีต ส่วนที่ยื่นออกมาเหล่านี้จำกัดการหมุนของวงแหวนคลัตช์ระหว่างการดึงด้านข้าง เป็นผลให้แรงด้านข้างถูกส่งโดยตรงไปยังขอบของพุกแทนคอนกรีต พุกมีจำหน่ายทั้งแบบผิวเคลือบสังกะสีธรรมดาหรือแบบจุ่มร้อน

6). Fleet-Lift Drop Forged Erection Anchor พร้อมแผ่นเฉือน

GME Fleet-Lift Drop Forged Erection Anchor พร้อมแผ่นเฉือนช่วยลดความจำเป็นในการใช้แท่งเฉือน

7) สมอเรือ

สเปรดพุกมีความหลากหลายมาก ให้การยึดเกาะที่มีประสิทธิภาพทั้งในแผงบางและแผ่นคอนกรีต สำหรับการใช้งานพิเศษ สามารถเสริมแรงเพิ่มเติมร่วมกับพุกกระจายได้โดยใช้รูพิเศษ

ช่วงการรับน้ำหนัก {{0}}.7t ถึง 22.0t

ปัจจัยด้านความปลอดภัย: 3:1

 8) สมอยึดด้านเดียว

GME Unilateral Erection Anchor เป็นแอปพลิเคชั่นที่คล้ายกันกับ Erection Anchor

ตรงกันข้ามกับพุกแข็ง พุกแข็งตัวข้างเดียวสามารถรับน้ำหนักได้ในทิศทางเดียวเท่านั้น รูปทรงทำให้เหมาะเป็นพิเศษสำหรับชิ้นส่วนที่บาง

มีรอยบากครึ่งวงกลมสำหรับติดตั้งเหล็กเสริมการกลึง

ปัจจัยด้านความปลอดภัย: 3:1

9) สมอแผงแซนด์วิช

พุกแผงแซนวิช GME ได้รับการออกแบบมาเป็นพิเศษสำหรับใช้กับแผงแซนวิชสำเร็จรูป

ปัจจัยด้านความปลอดภัย: 3:1

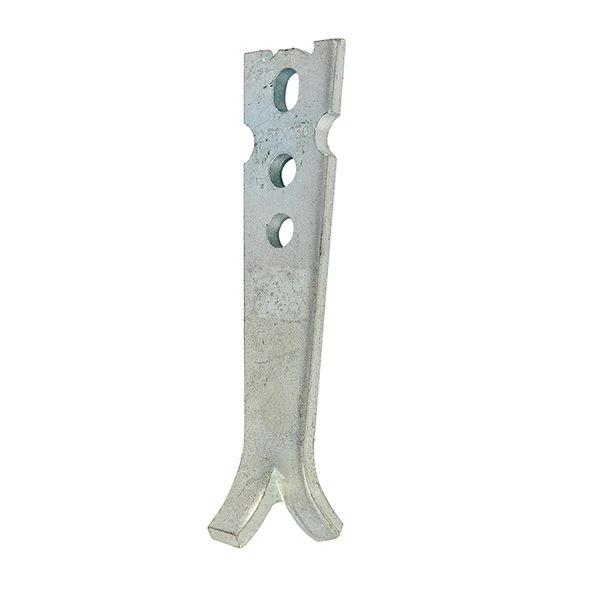

10) สมอก่อสร้าง

พุกสำหรับติดตั้ง หัวพุกที่มีรูปทรงพิเศษหมายความว่าพุกจะรับภาระในการขว้าง/การกลึง ไม่ใช่ไปที่คอนกรีต ซึ่งจะช่วยป้องกันการเกาะตัวของคอนกรีต พุกมีรอยบากเพื่อช่วยในการจัดวางการเสริมแรงเพิ่มเติมที่จำเป็นในการทอย/หมุน

ช่วงการรับน้ำหนัก 1.4t ถึง 22.0t

โหลดกลุ่ม	โหลดตามแนวแกน	รหัส	ขนาด (มม.)
ตัน	ตัน		L	W	T
1.25	1.25	จีเอ็มอี2002-1.25	120	30	6
2.5	1.4	GME2002014200	200	55	6
2.5	2.5	GME2002025230	230	55	10
5	4	GME2002040270	270	70	12
5	5	GME2002050290	290	70	16
10	7.5	GME2002075320	320	95	16
10	10	GME2002100390	390	95	20
26	12.5	GME2002125500	500	148	20
26	17	GME2002170500	500	148	25
26	22	GME2002220300	500	148	30

 11) สมอ X-Foot Erection

สำหรับการยกขอบแนวนอนถึงแนวตั้งและการหมุนแรงเฉือนของอุปกรณ์ที่มีผนังบาง

· หัวออกแบบพิเศษช่วยเพิ่มการป้องกันการหลุดร่อน

· สำหรับลิฟต์ ให้ใช้แรงเฉือนและความตึงที่พุก

· ตัวเครื่อง ออกแบบมาเป็นพิเศษช่วยให้เสริมแรงได้ทั้งหมด

· มีจำหน่ายในความจุ 2T, 4T หรือ 8T

· ขึ้นอยู่กับปัจจัยด้านความปลอดภัย 4:1 การออกแบบที่เหนือกว่า ส่วนที่ยื่นออกมาของเหล็กหรือ "หู" สองอันบนหัวของพุกช่วยเพิ่มการป้องกันการหลุดร่อน หูเหล่านี้จะโอบรับด้านใดด้านหนึ่งของคลัตช์วงแหวน เพื่อจำกัดการหมุนระหว่างการดึงด้านข้าง เป็นผลให้แรงด้านข้างถูกส่งโดยตรงไปยังขอบของพุกแทนคอนกรีต

ลำตัวของสมอยึดมีรูปทรงเพื่อให้สามารถเสริมแรงได้เต็มที่เพื่อการรองรับที่ปลอดภัย

12). สมอยึดแหวนยกพร้อมแผ่นเฉือน

ผสมผสานความสามารถในการเสริมแรงของ Ring Lift Anchor เข้ากับประสิทธิภาพที่ปราศจากการกระเด็นของ Erection Anchor

· แผ่นรับแรงเฉือนเข้ามาแทนที่ความต้องการแท่งรับแรงเฉือนทำให้ติดตั้งได้ง่ายขึ้น

· เหมาะสำหรับโครง "A" หรือโต๊ะเอียง หรือเมื่อใดก็ตามที่ลิฟต์ยกไม่ตรง

· สำหรับลิฟต์ที่มีเฉพาะความตึงของพุกเท่านั้น

· ความสามารถในการรับแรงเฉือนน้อยกว่าพุกยึดมาตรฐานเนื่องจากมีความยาวสั้นกว่า

· น้ำหนักของหัวพุกเท่ากับพุกแข็งมาตรฐานเนื่องจากความยาว

· ด้านนูนสร้างความแข็งแรงดีขึ้นโดยไม่ต้องเติมวัสดุ

· มีจำหน่ายในขนาดความจุ 2T, 2.5T, 4T, 5T, 8T, 10T

· อิงตามปัจจัยด้านความปลอดภัย 4:1

13) จุดยึดยึดแผ่นยก

พุกติดตั้งเพลทลิฟท์ได้รับการออกแบบมาโดยเฉพาะสำหรับการยกขอบแนวนอนถึงแนวตั้งและการขนย้ายชิ้นส่วนคอนกรีตสำเร็จรูปที่มีผนังบาง ส่วนที่ยื่นออกมาของเหล็กหรือ "หู" สองอันบนหัวพุกช่วยป้องกันการหลุดร่อนของคอนกรีต ส่วนที่ยื่นออกมาเหล่านี้จำกัดการหมุนของวงแหวนคลัตช์ระหว่างการดึงด้านข้าง เป็นผลให้แรงด้านข้างถูกส่งโดยตรงไปยังขอบของพุกแทนคอนกรีต

โครงสร้างของจุดยึดมีรูปทรงเพื่อให้สามารถเสริมแรงได้เต็มที่เพื่อการรองรับที่ปลอดภัยและการหมุนที่ปราศจากการกระเด็น พุกติดตั้งมีทั้งแบบธรรมดาหรือแบบจุ่มร้อน

ปริมาณการทำงานที่ปลอดภัย (ตัน)	A	B	C	D	E	F	G	H	J	X
2	2"	8''	3/8,,	1-13/16" 2-3/8"		3-3/8-	5/8''	1''	1/2''	3/8"
4	2-1/2"	10-7/16'' 5/8"		2-1/2"	3-3/16"	4-7/16"	3/4''	1-1/4"	3/4''	7/16''
6	3-3/4"	13-1/4"	5/8"	3-1/8"	4"	5-3/4"	1''	1-3/4"	3/4"	5/8"
8	3-3/4"	13-1/4"	3/4"	3-1/8"	4"	5-3/4-	1''	1-3/4"	3/4"	5/8"

14) จุดยึดยึดเพลทพร้อมแผ่นเฉือน

พุกยึดแผ่นยกพร้อมแผ่นเฉือนได้รับการออกแบบมาโดยเฉพาะสำหรับการเอียงองค์ประกอบคอนกรีตสำเร็จรูปจากตำแหน่งแนวนอนเป็นแนวตั้ง แผ่นเฉือนแบบรวมช่วยลดความเป็นไปได้ที่จะลืมติดตั้งคานรับแรงเฉือนที่จำเป็น

เช่นเดียวกับพุกยึดเพลทยกอื่นๆ ส่วนที่ยื่นออกมาเป็นเหล็กหรือ "หู" ที่ส่วนหัวของพุกช่วยป้องกันการหลุดร่อนของคอนกรีต "หู" เหล่านี้จำกัดการหมุนของวงแหวนคลัตช์ในระหว่างการดึงด้านข้าง ผลก็คือ แรงด้านข้างถูกส่งโดยตรง ถึงขอบพุกแทนคอนกรีต

โครงของพุกแข็งตัวมีรูปทรงเพื่อให้สามารถเสริมแรงได้เต็มที่เพื่อการรองรับที่ปลอดภัยและการหมุนที่ไม่มีการกระเด็น

พุกติดตั้งมีทั้งแบบธรรมดาหรือแบบจุ่มร้อน

โหลดกลุ่ม	โหลดตามแนวแกน	รหัส	ขนาด (มม.)
ตัน	ตัน		L	W	T
2.5	2.0	GME2010020200SP	200	55	10
4.0	GME2010040270SP	GME2010040270SP	70	16	16
10.0	6.0	GME2010060325SP	325	95	16
8.0	GME2010080325SP	GME2010080325SP	95	20	20

15) พุกยึดเพลทยกหัว 45 องศาพร้อมเพลทเฉือน

พุกยึดเพลทยกพร้อมหัว 45 องศาพร้อมแผ่นเฉือน ออกแบบมาเพื่อใช้เมื่อขอบยกเอียงเป็นมุม 45 องศา แผ่นเฉือนที่ติดตั้งมาจากโรงงานช่วยลดความจำเป็นในการเสริมแรงเฉือนเพิ่มเติม พุกติดตั้งมีให้เลือกทั้งแบบธรรมดาหรือแบบจุ่มร้อน

16) จุดยึดการติดตั้งแผงแซนวิช Fleet-Lift

พุกติดตั้งแผงแซนวิชแบบ Fleet-Lift ได้รับการออกแบบมาเพื่อสร้างแผงแซนวิชแบบหุ้มฉนวนสำเร็จรูปโดยมีการสูญเสียฉนวนน้อยที่สุด และออกแบบมาเพื่อใช้ในขนาด 2"×2"×2",3"×2"×3" และ 2"×2 แผงแซนวิชแบบหุ้มฉนวนหนา "×4" การออกแบบพุกทำให้สามารถกระจายน้ำหนักพุกได้เท่าๆ กันกับคอนกรีตทั้งสองตัว ซึ่งทำได้โดยใช้เหล็กเส้นโค้งงอพิเศษ 2 เส้นต่อพุกแผงแซนด์วิชซึ่งมีเอกลักษณ์เฉพาะตัว รูปทรงหัวพุกร่วมกับเหล็กเส้นที่โค้งงอ 2 ชิ้น จะส่งแรงเฉือนของพุกและแรงตึงเท่าๆ กันไปยังคอนกรีตแต่ละชิ้น วางเหล็กเส้นโค้งงอหนึ่งเส้นผ่านรูด้านบนของพุก และเหล็กเส้นเส้นที่สองผ่านรูด้านล่างของพุก ต้องใช้พุกที่ด้านบนและด้านล่างของคอนกรีต เหล็กเส้นโค้งงอเป็นพิเศษ 2 เส้นร่วมกับพุกยึดแผงแซนวิชเพื่อให้ได้ภาระการทำงานที่ปลอดภัยดังที่แสดงไว้

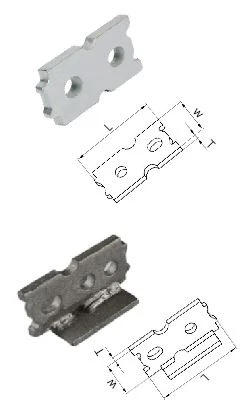

Fleet-Lift Sandwich Panel Erection Anchor with Shear Plate มีการออกแบบและการทำงานคล้ายกันโดยไม่มีแผ่นเฉือนด้านบน ยกเว้นว่าโดยรวมจะเล็กกว่าและมีแผ่นเฉือนในตัว แผ่นเฉือนช่วยเพิ่มความสามารถในการรับแรงเฉือนเมื่อใช้ในความหนา 2 นิ้ว .

17) สมอยึดแผงแซนวิชชนิดผีเสื้อพร้อมแผ่นเฉือน

GME ผีเสื้อชนิด SaAnchor Erection Anchor ของ ndwich ได้รับการออกแบบมาเพื่อสร้างแผงแซนวิชแบบหุ้มฉนวนสำเร็จรูปโดยใช้เวลาไม่กี่นาที การสูญเสียฉนวน Anchor ใช้ Recess Former และ Ring Clutch มาตรฐาน มีแผงแซนวิชฟอร์จวิงให้เลือก Anchor with Shear Plate มีฟังก์ชันการออกแบบที่คล้ายคลึงกันแต่ช่วยเพิ่มความสามารถในการรับแรงเฉือน

·อิงตามปัจจัยด้านความปลอดภัย 3:1

18) เพลท-ลิฟท์ H-Anchor

Plate-Lift H-Anchor มีเอกลักษณ์เฉพาะตัวในการออกแบบที่เรียบง่าย มีความแข็งแรงเป็นพิเศษสำหรับการยกและการจัดการชิ้นส่วนสำเร็จรูป แต่ยังสามารถใช้ในแผงที่บางเพียง 3 นิ้วได้ สามารถตั้งค่าพุกล่วงหน้าได้อย่างง่ายดายในรูปแบบของ "ชุดเปียก" หลังจากเทคอนกรีตแล้ว

H-Anchor เป็นพุกยกพรีคาสท์ที่แข็งแรงและประหยัดที่สุดสำหรับการปอกด้านหลัง H-Anchors มีจำหน่ายทั้งแบบผิวเรียบและแบบจุ่มร้อน

19) แผ่นยก L-Anchor

Plate-Lift L-Anchor เป็นพุกที่มีประสิทธิภาพมาก พุกนี้ใช้สำหรับทั้งการปอกและการแข็งตัวที่รับแรงดึงและ/หรือแรงเฉือน (ยกเว้นการตัดขอบในแผงบาง) L-Anchor มีความแข็งแรงในการดึงสูงเป็นพิเศษตามขนาดของมัน เนื่องมาจากการออกแบบส่วนเท้า สามารถวาง L-Anchor ไว้ที่ด้านหน้า ด้านหลัง หรือขอบแผงที่หนาขึ้น เพื่อให้สามารถลอกด้านหลังและหมุนจากแนวนอนเป็นแนวตั้งได้ พุกมีจำหน่ายทั้งแบบผิวเคลือบสังกะสีธรรมดาหรือแบบจุ่มร้อน พุกนี้ต้องใช้แหวนคลัตช์ช่วง 2/5- ตันและปลั๊กปิดช่วงรับน้ำหนัก 2/3- ตัน

Plate-Lift L-Anchor (ตัน x ยาว)	รหัสสินค้า	ความหนาของแผงคอนกรีตสำเร็จรูป	ระยะขอบหรือมุมขั้นต่ำ	โหลดการทำงานที่ปลอดภัยแบบเฉือน	ภาระการทำงานที่ปลอดภัยต่อความตึงเครียด	A	B	C	D
ยาว 1-ตัน x 4"	FL050	5" นาที	12"	2,000 ปอนด์	2,000 ปอนด์	1-1/4"	4"	1-7/16"	3/16"

20) สมอยึดเท้าปลอมแปลง

· เหมาะอย่างยิ่งสำหรับการยกขอบแนวนอนถึงแนวตั้งและการหมุนแรงเฉือนของยูนิตที่มีผนังบาง

· หัวออกแบบพิเศษช่วยเพิ่มการป้องกันการหลุดร่อน

· ตัวเครื่อง ออกแบบมาเป็นพิเศษช่วยให้เสริมแรงได้เต็มที่

· มีจำหน่ายในความจุ 2.5T, 5T, 10T

· อิงตามปัจจัยด้านความปลอดภัย 4:1

การออกแบบที่เหนือกว่า ส่วนที่ยื่นออกมาของเหล็กหรือ "หู" สองอันบนหัวของพุกช่วยเพิ่มการป้องกันการหลุดร่อน หูเหล่านี้จะโอบรับด้านใดด้านหนึ่งของคลัตช์วงแหวน เพื่อจำกัดการหมุนระหว่างการดึงด้านข้าง เป็นผลให้แรงด้านข้างถูกส่งโดยตรงไปยังขอบของพุกแทนคอนกรีต โครงสร้างของจุดยึดมีรูปทรงเพื่อให้สามารถเสริมแรงได้เต็มที่เพื่อการรองรับที่ปลอดภัยและการหมุนที่ปราศจากการกระเด็น
