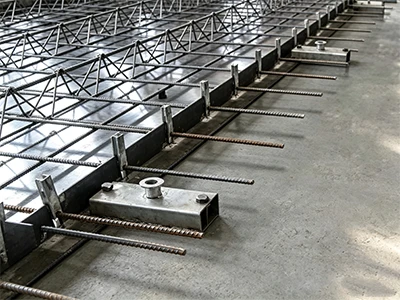

7 ประโยชน์ของแม่เหล็กชัตเตอร์ในคอนกรีตสำเร็จรูป

แม่เหล็กชัตเตอร์เป็นวิธีที่รวดเร็วและสามารถนำกลับมาใช้ใหม่ได้ในการยึดรูปทรงด้านข้างไว้กับโต๊ะหล่อเหล็ก เมื่อเปรียบเทียบกับการเชื่อมหรือการเจาะ จะทำให้แบบหล่อสามารถติดตั้ง เปลี่ยนตำแหน่ง และถอดออกได้ง่ายขึ้นในระหว่างการผลิตคอนกรีตสำเร็จรูป

สำหรับโรงงานที่ผลิตแผงขนาดต่างๆ หรือเปลี่ยนเค้าโครงแม่พิมพ์บ่อยครั้ง ระบบชัตเตอร์แม่เหล็กที่เหมาะสมสามารถลดงานการตั้งค่าในขณะที่ปรับปรุงความยืดหยุ่นในการผลิต ด้านล่างนี้คือคุณประโยชน์เชิงปฏิบัติเจ็ดประการและปัจจัยสำคัญที่คุณควรพิจารณาก่อนเลือก

แม่เหล็กชัตเตอร์คืออะไร?

แม่เหล็กชัตเตอร์เป็นอุปกรณ์ยึดแม่เหล็กแบบสลับได้ ซึ่งใช้ในการยึดแบบหล่อคอนกรีตสำเร็จรูปเข้ากับเตียงหล่อเหล็ก เรียกอีกอย่างว่ากล่องแม่เหล็กชัตเตอร์ กล่องแม่เหล็ก หรือแม่เหล็กคอนกรีตสำเร็จรูป

โดยทั่วไปอุปกรณ์จะประกอบด้วยแกนแม่เหล็กถาวร โครงเหล็ก ปุ่มเปิดใช้งาน และรูเชื่อมต่อแบบเกลียว เมื่อกดปุ่ม แกนแม่เหล็กจะเคลื่อนไปทางเตียงเหล็ก ทำให้เกิดแรงยึดอันทรงพลัง

แม่เหล็กสามารถเชื่อมต่อกับเหล็กหรืออะลูมิเนียมด้านข้างได้โดยใช้อะแดปเตอร์ ที่หนีบ หรือแผ่นดัน เมื่อคอนกรีตแข็งตัวและแบบหล่อพร้อมที่จะถอดออกแล้ว จะใช้คันโยกหรือชะแลงที่ตรงกันเพื่อยกปุ่มเปิดใช้งานได้อย่างราบรื่น สิ่งนี้จะปลดแม่เหล็กออกจากเตียงหล่อ เพื่อให้สามารถถอดออก ทำความสะอาด และนำกลับมาใช้ใหม่ได้ ห้ามทุบปุ่มด้วยค้อน หรือพยายามดึงแม่เหล็กออกจากพื้นเตียงโดยตรง

ประโยชน์หลักเจ็ดประการของแม่เหล็กชัตเตอร์

ตั้งแต่การตั้งค่าที่รวดเร็วขึ้นและการปรับเปลี่ยนแม่พิมพ์ที่ง่ายขึ้น ไปจนถึงการหล่อที่ดีขึ้น-การปกป้องโต๊ะ การยึดที่ปลอดภัย -การทำงานแบบไร้กำลัง การใช้ซ้ำ และความเข้ากันได้กับโปรไฟล์แบบหล่อต่างๆ แม่เหล็กชัตเตอร์ให้ข้อได้เปรียบในทางปฏิบัติตลอดการผลิตชิ้นส่วนสำเร็จรูป

ติดตั้งและถอดแบบหล่อได้เร็วขึ้น

แม่เหล็กชัตเตอร์ทำให้การติดตั้งและการถอดแบบหล่อง่ายขึ้น หลังจากจัดแนวแบบฟอร์มด้านข้างแล้ว ผู้ปฏิบัติงานสามารถวางกล่องแม่เหล็ก เชื่อมต่ออะแดปเตอร์ที่จำเป็น และกดปุ่มเปิดใช้งานเพื่อยึดเข้ากับโต๊ะหล่อเหล็ก

หลังจากถอดประกอบแล้ว คันโยกปลดที่ตรงกันจะถูกใช้เพื่อยกปุ่มขึ้นและปล่อยแม่เหล็ก กระบวนการที่ตรงไปตรงมานี้ช่วยลดขั้นตอนการตั้งค่าและการรื้อถอน ต้องใช้เครื่องมือเสริมน้อยลง และทำให้การทำงานในแต่ละวันเป็นมาตรฐานได้ง่ายขึ้น มีประโยชน์อย่างยิ่งสำหรับโรงงานพรีคาสท์ที่มีงานเตรียมแม่พิมพ์บ่อยครั้งและมีตารางการผลิตที่จำกัด

ปกป้องโต๊ะหล่อเหล็ก

แม่เหล็กชัตเตอร์ยึดรูปแบบด้านข้างโดยไม่สร้างจุดยึดถาวรในเตียงหล่อเหล็ก ซึ่งจะช่วยหลีกเลี่ยงรอยเชื่อม รูเจาะ สารตกค้างจากการเจียร และการซ่อมแซมพื้นผิวซ้ำๆ

การรักษาโต๊ะหล่อให้เรียบและเรียบเป็นสิ่งสำคัญ เนื่องจากความเสียหายที่พื้นผิวอาจส่งผลต่อการทำความสะอาด การวางตำแหน่งแม่พิมพ์ และรูปลักษณ์ของส่วนประกอบสำเร็จรูปที่เสร็จแล้ว ด้วยการลดการดัดแปลงทางกายภาพของฐานหล่อ การยึดด้วยแม่เหล็กสามารถลดความต้องการในการบำรุงรักษา และช่วยรักษาโต๊ะไว้สำหรับ-การใช้ในการผลิตในระยะยาว

การปรับเค้าโครงแม่พิมพ์ได้ง่ายขึ้น

ขนาดส่วนประกอบสำเร็จรูป ช่องเปิด และตำแหน่งขอบอาจเปลี่ยนแปลงจากโครงการหนึ่งไปอีกโครงการหนึ่ง แม่เหล็กชัตเตอร์ช่วยให้คุณสามารถปลดจุดยึด ย้ายแบบฟอร์มด้านข้างไปยังตำแหน่งใหม่ และยึดให้แน่นอีกครั้งโดยไม่ต้องสร้างโครงสร้างแม่พิมพ์ใหม่ทั้งหมด

ทำให้โต๊ะหล่อง่ายต่อการปรับให้เข้ากับแผ่นผนัง แผ่นพื้น คาน เสา และองค์ประกอบคอนกรีตที่ปรับแต่งเอง มีประโยชน์อย่างยิ่งสำหรับการดำเนินการผลิตระยะสั้น คำสั่งซื้อ-ตามโครงการ และโรงงานที่ใช้เตียงหล่อแบบเดียวกันสำหรับขนาดผลิตภัณฑ์หลายขนาด

การยึดเกาะอย่างปลอดภัยระหว่างการเทและการสั่นสะเทือน

คอนกรีตสดจะสร้างแรงกดดันด้านข้างต่อรูปแบบด้านข้าง ในขณะที่การสั่นสะเทือนอาจทำให้เกิดการเคลื่อนไหวเพิ่มเติม แม่เหล็กชัตเตอร์ที่เลือกอย่างถูกต้องช่วยให้แบบหล่อมีความเสถียรตลอดการเทและการบดอัด

การยึดเกาะที่เชื่อถือได้นั้นขึ้นอยู่กับแรงที่แม่เหล็กระบุไว้มากกว่า ต้องคำนึงถึงความสูงของแบบหล่อ ความดันคอนกรีต ปริมาณแม่เหล็ก ตำแหน่งการยึด ความแข็งแรงของอะแดปเตอร์ และความหนาของโต๊ะหล่อ- ก่อนเท แม่เหล็กควรเปิดใช้งานจนสุดและวางราบกับพื้นผิวเหล็กเพื่อรองรับการยึดที่มั่นคงและสม่ำเสมอ

ใช้งานง่ายโดยไม่ต้องใช้พลังงานจากภายนอก

แม่เหล็กชัตเตอร์มาตรฐานใช้แกนแม่เหล็กถาวรและไม่ต้องใช้ไฟฟ้า แบตเตอรี่ หน่วยไฮดรอลิก หรือการเชื่อมต่อแบบนิวแมติก เมื่อวางตำแหน่งแล้ว คนงานสามารถกดปุ่มเปิดใช้งานเพื่อยึดแม่เหล็กไว้กับโต๊ะหล่อเหล็ก

การออกแบบที่ครบสมบูรณ์ในตัวเองนี้-ช่วยลดความจำเป็นในการใช้สายเคเบิล ท่อ และอุปกรณ์ไฟฟ้าเพิ่มเติมรอบๆ เบดหล่อ ทำให้กล่องแม่เหล็กใช้งานได้ง่ายขึ้นในสถานีการผลิตต่างๆ และลดความยุ่งยากในการยึดแบบหล่อรายวันในโรงงานสำเร็จรูป

แม่เหล็กชัตเตอร์แบบใช้ซ้ำได้

แม่เหล็กชัตเตอร์ได้รับการออกแบบให้ปล่อยออกมาหลังจากการถอดแบบ และนำมาใช้อีกครั้งในวงจรการผลิตในภายหลัง ต่างจากส่วนประกอบยึดตำแหน่งเดียว- ตรงที่ส่วนประกอบเหล่านี้ไม่ได้เชื่อมโยงกับโครงร่างแม่พิมพ์เดียวหรือองค์ประกอบสำเร็จรูปขนาดเดียวอย่างถาวร

กล่องแม่เหล็กเดียวกันนี้สามารถกำหนดใหม่ให้กับตำแหน่งโต๊ะหล่ออื่นๆ-ได้ เมื่อข้อกำหนดการผลิตเปลี่ยนไป การใช้ซ้ำนี้ช่วยลดความจำเป็นในการเตรียมฮาร์ดแวร์ยึดใหม่สำหรับแต่ละโครงการ ช่วยควบคุมการใช้เครื่องมือ และปรับปรุง-มูลค่าระยะยาวของอุปกรณ์แบบหล่อที่มีอยู่ของโรงงาน

ใช้งานได้กับโปรไฟล์แบบหล่อต่างๆ

แม่เหล็กชัตเตอร์สามารถใช้ร่วมกับอะแดปเตอร์ ขายึด หรือแผ่นดันที่เหมาะสมเพื่อเชื่อมต่อกับโครงเหล็กและอะลูมิเนียมด้านข้าง- กล่องแม่เหล็กยึดติดกับโต๊ะหล่อเหล็ก ในขณะที่อุปกรณ์เสริมเชื่อมต่อจะส่งแรงยึดไปยังแบบหล่อ

อุปกรณ์เสริมควรตรงกับรูปทรงแบบหล่อ ความสูง จุดยึด และทิศทางการรองรับที่ต้องการ สำหรับโปรไฟล์ที่ไม่ใช่-อะแดปเตอร์มาตรฐาน อะแดปเตอร์ที่ปรับแต่งเองอาจให้หน้าสัมผัสที่ดีกว่าและการถ่ายโอนแรงที่เสถียรยิ่งขึ้น ช่วยให้กล่องแม่เหล็กรุ่นเดียวกันสามารถรองรับการใช้งานด้านการผลิตชิ้นส่วนสำเร็จรูปได้หลากหลายมากขึ้น

วิธีการเลือกแม่เหล็กชัตเตอร์

การเลือกแม่เหล็กชัตเตอร์ตามแรงยึดที่กำหนดเท่านั้นอาจส่งผลให้ระบบมีขนาดเล็กเกินไปหรือมีค่าใช้จ่ายที่ไม่จำเป็น โมเดลที่เหมาะสมควรตรงกับแบบหล่อ โต๊ะหล่อ แรงดันคอนกรีต อะแดปเตอร์ และกระบวนการผลิต

ตรวจสอบข้อกำหนดแบบหล่อของคุณ

เริ่มต้นด้วยวัสดุแบบหล่อ โปรไฟล์ ความสูง ความยาว และตำแหน่งการเชื่อมต่อ รูปร่างด้านข้างที่สูงขึ้นจะสร้างแรงยกที่มากขึ้น ในขณะที่โปรไฟล์ที่ยาวหรือยืดหยุ่นอาจต้องใช้จุดยึดที่มากขึ้น แบบหล่อเหล็ก ไม้ และอะลูมิเนียม จำเป็นต้องมีการออกแบบตัวต่อที่แตกต่างกัน

พิจารณาแรงดันและการสั่นสะเทือนของคอนกรีต

คอนกรีตสดจะดันเข้ากับรูปทรงด้านข้างระหว่างการเท และการสั่นสะเทือนจะทำให้มีการเคลื่อนไหวมากขึ้น คุณควรพิจารณาความสูงของการเท ความสม่ำเสมอของคอนกรีต วิธีการสั่นสะเทือน และความแข็งแกร่งของแบบหล่อเมื่อพิจารณาแรงยึดที่ต้องการ

ยืนยันโต๊ะหล่อเหล็ก

แม่เหล็กชัตเตอร์ต้องทำงานบนพื้นผิวเหล็กแม่เหล็กที่เหมาะสม โต๊ะควรมีความหนาเพียงพอ มีความเรียบดี และสัมผัสกับฐานแม่เหล็กทั้งหมด กากคอนกรีตหรือการสัมผัสที่ไม่สม่ำเสมอสามารถลดแรงยึดเกาะในการผลิตจริงได้

จับคู่อะแดปเตอร์ที่ถูกต้อง

อะแดปเตอร์จะถ่ายโอนแรงแม่เหล็กจากแม่เหล็กไปยังรูปแบบด้านข้าง ควรมีขนาดพอดีกับความสูง โปรไฟล์ และจุดเชื่อมต่อของแบบหล่อโดยไม่ทำให้งอหรือคลายตัว สำหรับโปรไฟล์พิเศษ ให้ส่งภาพวาดหรือรูปถ่ายการใช้งานเพื่อให้สามารถประเมินอะแดปเตอร์ที่ปรับแต่งเองได้

กำหนดปริมาณแม่เหล็กและระยะห่าง

ไม่มีระยะห่างสากลที่เหมาะสมสำหรับแม่พิมพ์ทุกแบบ ปริมาณที่ถูกต้องขึ้นอยู่กับความยาวแบบหล่อ ความสูง ความแข็งแกร่ง แรงกดของคอนกรีต และสภาวะการสั่นสะเทือน แนะนำให้ทดลองตั้งค่าภายใต้เงื่อนไขการผลิตจริงก่อนที่จะสรุปข้อตกลง

ตรวจสอบสภาพแวดล้อมในการทำงาน

สำหรับแม่เหล็กชัตเตอร์มาตรฐาน ให้รักษาอุณหภูมิในการทำงานไว้ที่หรือต่ำกว่า 80 องศา เมื่ออุณหภูมิสูงเกิน 80 องศา แรงยึดแม่เหล็กอาจลดลง ทำให้แบบหล่อมีความปลอดภัยน้อยลงในระหว่างการผลิต การสัมผัสกับความร้อนที่มากเกินไปเป็นเวลานานอาจทำให้เกิดการลดอำนาจแม่เหล็กอย่างถาวร หรือเกิดความเสียหายต่อแกนแม่เหล็ก กาว ซีล หรือส่วนประกอบภายใน

สำหรับการบ่มด้วยไอน้ำหรือกระบวนการที่อุณหภูมิสูง-อื่นๆ ให้ยืนยันอุณหภูมิจริงและเวลาสัมผัสกับซัพพลายเออร์ก่อนใช้งาน คุณควรระบุเงื่อนไขการบ่ม การเขียนแบบหล่อ การหล่อ-ความหนาของโต๊ะ และรายละเอียดการใช้งาน เพื่อให้สามารถแนะนำวิธีแก้ปัญหาอุณหภูมิสูง-ที่เหมาะสมได้

วิธีการรักษาแม่เหล็กชัตเตอร์

การบำรุงรักษาที่เหมาะสมจะช่วยรักษาแรงยึดและยืดอายุการใช้งานของแม่เหล็กชัตเตอร์ของคุณ หลังจากแต่ละรอบการผลิต ให้ทำความสะอาดพื้นผิวด้านล่างและกำจัดเศษคอนกรีต ฝุ่น และอนุภาคโลหะที่อาจสร้างช่องว่างอากาศระหว่างแม่เหล็กและโต๊ะหล่อ

ใช้มีดโกนหรือผ้าทำความสะอาดที่เหมาะสม และหลีกเลี่ยงการกระแทกตัวเครื่องหรือปุ่มเปิดใช้งานด้วยค้อน ปล่อยแม่เหล็กด้วยคันโยกที่ถูกต้องเสมอ แทนที่จะดึงออกจากโต๊ะโดยตรง คุณควรตรวจสอบตัวเรือน กระดุม รูเกลียว และพื้นผิวสัมผัสเป็นประจำเพื่อดูการเสียรูปหรือความเสียหาย

ก่อนจัดเก็บ ควรรักษาแม่เหล็กให้สะอาดและแห้ง ใช้การป้องกันสนิมตามที่จำเป็น และจัดเก็บอย่างระมัดระวังเพื่อป้องกันการหล่น การชน หรือแรงดึงดูดที่ไม่สามารถควบคุมได้ระหว่างยูนิต

บทสรุป

แม่เหล็กชัตเตอร์ทำให้การติดตั้งแบบหล่อสำเร็จรูปเร็วขึ้น ยืดหยุ่นมากขึ้น และนำกลับมาใช้ใหม่ได้ง่ายขึ้น พร้อมทั้งลดการเชื่อมและการเจาะบนเตียงหล่อเหล็ก ประสิทธิภาพที่เชื่อถือได้ขึ้นอยู่กับการจับคู่แม่เหล็กกับความสูงของแบบหล่อ แรงกดคอนกรีต -สภาพเบดแบบหล่อ อะแดปเตอร์ และสภาพแวดล้อมการผลิต เรามีตัวเลือกแรงยึด-ที่แตกต่างกัน และสามารถปรับแต่งอะแดปเตอร์ตามความต้องการแบบเขียนแบบและการใช้งานของคุณ ช่วยให้คุณได้รับการผลิตชิ้นส่วนสำเร็จรูปที่มีความเสถียรและทำซ้ำได้
