เป็นเวลากว่าหนึ่งศตวรรษแล้วที่สถาปนิกที่มีชื่อเสียงระดับโลก Walter Gropius เสนอแนวคิดของอาคารคอนกรีตสำเร็จรูปและการปฏิบัติอาคารคอนกรีตสำเร็จรูปขนาดใหญ่มีมากกว่าครึ่งศตวรรษ ควรกล่าวว่าเทคโนโลยีการเชื่อมต่อโครงสร้างของอาคารคอนกรีตสำเร็จรูปนั้นค่อนข้างเติบโตขึ้นเกี่ยวกับความปลอดภัยของโครงสร้าง ตั้งแต่อาคารชั้นเดียวและอาคารต่ำไปจนถึงอาคารสูงและสูงสูงจากอาคารป้อมปราการที่ไม่ใช่โรคภูมิแพ้ไปจนถึงอาคารป้อมปราการที่มีอาการทางภูมิคุ้มกันสูงอาคารคอนกรีตสำเร็จรูปได้สัมผัสกับการทดสอบเวลาและการฝึกฝนและสร้างกรณีความสำเร็จแบบคลาสสิกมากมาย
วันนี้ฉันอยากจะแนะนำวิธีการและเทคโนโลยีสั้น ๆ ของ "การเชื่อมต่อโครงสร้างคอนกรีตสำเร็จรูป" ซึ่งเป็นจุดสนใจของความสนใจและการโต้เถียงของทุกคนจากมุมมองระดับมืออาชีพผ่านรายละเอียดทางเทคนิคเฉพาะ
การเชื่อมต่อแบบอัดฉีด
การเชื่อมต่อกับปลอกหุ้มปลอกเหล็กเส้นเป็นวิธีการเชื่อมต่อแถบเหล็กโดยการฝังแขนเสื้อสำเร็จรูปในส่วนประกอบคอนกรีตสำเร็จรูปแทรกแถบเหล็กจากปลายทั้งสองของแขนเสื้อและฉีดวัสดุยาเสพติด
การเชื่อมต่อปลอกแขนแบบยาแนวแบ่งเป็นการเชื่อมต่อปลอกแขนเต็มรูปแบบและการเชื่อมต่อปลอกแขนกึ่ง ด้านในของส่วนบนของแขนกึ่งกรูดนั้นเป็นเกลียวแถบเหล็กเชื่อมต่อเป็นเกลียวและแถบเหล็กและแขนเสื้อเชื่อมต่อกันด้วยด้าย
|
|
|
| การเชื่อมต่อปลอกแขนแบบเต็ม | การเชื่อมต่อแขนเสื้อครึ่งตัว |

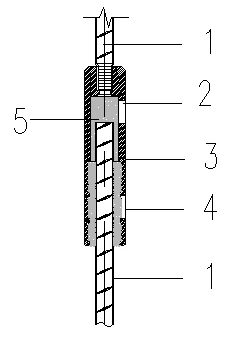

| 1- การเชื่อมต่อแถบเหล็ก 2- หลุมจัดเรียง 3- แขนเสื้อ 4- หลุมแป้น | |
(1) การเชื่อมต่อปลอกหุ้มปล้องสามารถเชื่อมต่อคอลัมน์เฟรมได้
 |
 |
| แผนผังไดอะแกรมของการเชื่อมต่อการอัดฉีดของปลอกแถบเหล็กในคอลัมน์เฟรม | |
| 1- คอลัมน์เฟรม 2- แขนเสื้อกึ่งกรวด 3- แถบเหล็ก | |
(2) การเชื่อมต่อปลอกแขนเหล็กแท่งเหล็กสามารถใช้สำหรับการเชื่อมต่อแนวตั้งของผนังเฉือน
 |
 |
| แผนผังไดอะแกรมของ Shear Wall Steel Steel Bar Sleeve | |
| 1- คอลัมน์เฟรม 2- ลำแสงเฟรม 3- ปลอกขนสัตว์แบบเต็ม | |
2. ข้อต่อกวนกวนเกลียว
Spiral Stirrup Grout Anchor Lap Lap เป็นวิธีการเชื่อมต่อเหล็กเจาะรูเจาะรูที่ได้รับการสงวนไว้ล่วงหน้าซึ่งใช้ยาแนวกวนเกลียวเพื่อเสริมสร้างรูที่สงวนไว้ของแถบเหล็กตัก หลังจากใส่ส่วนประกอบที่สงวนไว้แล้วชิ้นส่วนแถบเหล็กจะถูกเพิ่มด้วยรูที่สงวนไว้และแท่งเหล็กจะถูกแทรกและเชื่อมต่อกับการอัดฉีด คอนกรีตวงแหวนด้านนอกของแถบเหล็กที่ทับซ้อนกันทั้งสองนั้นได้รับการเสริมด้วยแถบเหล็กเกลียวและคอนกรีตถูก จำกัด เพื่อให้แถบเหล็กสามารถซ้อนทับกันได้อย่างน่าเชื่อถือ
|
|
| แผนผังไดอะแกรมของการเชื่อมต่อตักยาแนวกวน |
| 1- แถบเหล็ก 2- spiral stirrup 3- แถบแทรก |
3. การเชื่อมต่อการเชื่อมต่อการยึดติดยาเสพติด
การเชื่อมต่อการเชื่อมต่อการยึดติดของหม้อหุงด้วยวิธีการเชื่อมต่อแบบเหล็กแท่งเหล็กที่ใช้ท่อลูกฟูกเพื่อเสริมสร้างช่องทางที่สงวนไว้ ท่อลูกฟูก จำกัด แถบเหล็กที่แทรกเข้าไปในท่อและวัสดุอัดฉีดที่ไหลเข้ามาจึงบรรลุการเชื่อมต่อรอบของแท่งเหล็ก
การเชื่อมต่อแถบเหล็กคอนกรีตหลังหล่อ
1. การเชื่อมต่อปลอกแขนเกลียว
การเชื่อมต่อปลอกแขนเกลียวของแถบเหล็กสามารถใช้ในอาคารสำเร็จรูป ก่อนอื่นให้เกลียวแถบเหล็กแล้วสกรูเข้ากับปลอกเกลียวเพื่อให้ได้การเชื่อมต่อของแถบเหล็ก
 |
 |
| แผนผังไดอะแกรมของแถบเหล็กการเชื่อมต่อปลอกเกลียว | |
| 1- ข้อต่อปลอกเกลียว; 2- แถบเหล็ก | |
การเชื่อมต่อปลอกแขนเกลียวต้องใช้ความแม่นยำในการวางตำแหน่งสูงของแถบเหล็กที่เชื่อมต่อซึ่งเป็นเรื่องยากที่จะใช้ในส่วนประกอบสำเร็จรูป อย่างไรก็ตามข้อกำหนดความแม่นยำสามารถลดลงได้ด้วยวิธีการถ่ายโอนเดียวกัน
2. การเชื่อมต่อแขนเสื้อแบบอัดรีด
การเชื่อมต่อการอัดรีดเย็นของปลอกเหล็กเป็นวิธีการเชื่อมต่อแถบเหล็กชนิดหนึ่งที่แทรกแถบเหล็กยางลงในแขนเสื้อจากปลายทั้งสองข้างบีบแขนเสื้อเพื่อทำให้แขนเสื้อเปลี่ยนรูปและตระหนักถึงการเชื่อมต่อแถบเหล็ก สามารถใช้สำหรับการเชื่อมต่อแถบเหล็กคานคอลัมน์เฟรม
|
|
|
| แผนผังไดอะแกรมของการเชื่อมต่อแถบเหล็กรีดเย็น | |
3. การเชื่อมต่อแขนฉีดกาว
การเชื่อมต่อปลอกแขนฉีดกาวแท่งเหล็กเป็นวิธีการเชื่อมต่อแถบเหล็กที่แทรกแถบเหล็กซี่โครงลงในแขนเสื้อจากปลายทั้งสองแล้วฉีดเจลพิเศษเพื่อให้ได้การเชื่อมต่อแถบเหล็ก มันสามารถใช้ในการเชื่อมต่อคานและคาน มีการใช้กันอย่างแพร่หลายในญี่ปุ่น
4. การเชื่อมต่อการเสริมแรงแบบใช้วงแหวน
การเชื่อมต่อการเชื่อมต่อการเสริมแรงของวงแหวนเป็นวิธีการเชื่อมต่อที่ผนังของโครงสร้างผนังแรงเฉือนแบบอินทิกรัลสำเร็จรูปถูกเชื่อมต่อผ่านส่วนที่หล่อในสถานที่ (คอลัมน์ที่ซ่อนอยู่) ผนังที่เชื่อมต่อทั้งสองขยายแถบเหล็กยึดวงแหวนซึ่งเชื่อมโยงและทับซ้อนกับแท่งยาวและโกลนของเสาที่ซ่อนอยู่และแท่งเหล็กจะเชื่อมต่อหลังจากเทคอนกรีต
5. การเชื่อมต่อตักแท่งเหล็กแบบตรง
รูปแบบรอบแตกต่างกันไปตามระดับแผ่นดินไหวและข้อกำหนดการก่อสร้างของโครงสร้าง ส่วนที่ไม่ได้รับการเสริมแรงของด้านล่างของการต้านทานแผ่นดินไหวระดับแรกและครั้งที่สองการต้านทานแผ่นดินไหวระดับที่สามและสี่และการต่อต้านที่ไม่ใช่โรคจิตสามารถใช้ตัก (I) นั่นคือรอบ 100% ในส่วนเดียว ตักประเภทนี้ส่วนใหญ่ใช้สำหรับการเสริมแรงในแนวตั้งของคอลัมน์และผนังเฉือน
6. การเชื่อมต่อรอบแถบเหล็กตรงโดยไม่ผูกพัน
การเชื่อมต่อรอบแถบเหล็กแบบตรงโดยไม่มีการเชื่อมโยงเป็นวิธีการเชื่อมต่อที่แท่งเหล็กสองแถบจะทับซ้อนกันโดยตรงโดยไม่ผูกมัดจากนั้นคอนกรีตจะถูกเทลงเพื่อสร้างการเชื่อมต่อของแถบเหล็ก รูปแบบรอบแตกต่างกันไปตามเกรดแผ่นดินไหวและข้อกำหนดการก่อสร้างของโครงสร้าง ตักประเภทนี้ส่วนใหญ่ใช้สำหรับการเชื่อมต่อตักเหล็กแนวตั้งของผนังเฉือนพื้นคอมโพสิตและผนังเฉือนรูวงกลม
การเชื่อมต่ออย่างใกล้ชิดของแผ่นพื้นทางเดียวและการเชื่อมต่อระหว่างแผ่นคอมโพสิตและการรองรับยังอยู่ในการเชื่อมต่อ LAP โดยไม่มีการเชื่อมโยง
7. การเชื่อมต่อการเชื่อมแถบเหล็ก
การเชื่อมต่อการเชื่อมแถบเหล็กเป็นวิธีการเชื่อมต่อที่เชื่อมแท่งเข้าด้วยกันโดยตรงโดยการเชื่อมก้นหรือการเชื่อมตัก การเชื่อมต่อการเชื่อมส่วนใหญ่จะใช้สำหรับผนังแรงเฉือนแบบลาดและหลายชั้นการเชื่อมต่อ UCTURE
การเชื่อมต่ออื่น ๆ สำหรับคอนกรีตหลังหล่อ
1. การเชื่อมต่อวงแหวนสมอเหล็ก
การเชื่อมต่อวงแหวนยึดเหล็กเป็นวิธีการเชื่อมต่อที่ใช้แหวนยึดเหล็กเพื่อแทรกการเสริมแรงแล้วเทคอนกรีต ในร่องที่สงวนไว้บนพื้นผิวการเชื่อมต่อของแผงผนังสำเร็จรูปปลอกเกลียวจะถูกฝังอยู่ในร่องที่สงวนไว้ เมื่อติดตั้งผนังวงแหวนการเชื่อมต่อจะถูกขันเข้าไปในแขนเกลียวจากนั้นการเสริมแรงจะถูกแทรกเข้าไปในพื้นที่ซ้อนทับของวงแหวนการเชื่อมต่อของผนังทั้งสองแล้วก็มีการเทคอนกรีตหินละเอียดจะถูกเทลงในการเชื่อมต่อผนัง ส่วนใหญ่จะใช้สำหรับการเชื่อมต่อผนังแรงเฉือนหลายชั้น
|
|
|
| การเชื่อมต่อวงแหวนยึดเหล็ก | |
|
1- แผงผนังที่ทำไว้ล่วงหน้า 2- rebar 3- ชิ้นส่วนที่ฝังอยู่ในตัว 4- แหวนเชื่อมต่อ |
|
2. การเชื่อมต่อวงแหวนยึดแท่งเหล็ก
การเชื่อมต่อวงแหวนยึดแท่งเหล็กเป็นวิธีการเชื่อมต่อที่คอนกรีตเทหลังจากใส่แหวนยึดแท่งเหล็ก การเชื่อมต่อวงแหวนยึดแท่งเหล็กหมายถึงร่องที่สงวนไว้ที่ปลายการเชื่อมต่อของแผงผนังแรงเฉือนที่จะเชื่อมต่อและแหวนยึดแท่งเหล็กจะขยายออกจากร่อง ร่องยังสงวนไว้ที่ปลายการเชื่อมต่อของแผงผนังเฉือนอื่นที่จะเชื่อมต่อ วงแหวนยึดแท่งเหล็กยังขยายออกจากร่อง จากนั้นแผงติดผนังทั้งสองจะถูกบดขยี้กันสองร่องจะอยู่ตรงข้ามและช่องว่างจะถูกปิดผนึกด้วยแถบปิดผนึก แท่งเหล็กวงแหวนสมอถูกเซเพื่อสร้างพื้นที่สาธารณะแท่งเหล็กสองแท่งจะถูกแทรกเข้าไปในพื้นที่สาธารณะและจากนั้นคอนกรีตหินละเอียดจะถูกเทลงในการเชื่อมต่อผนัง
|
แผนผังไดอะแกรมของโครงสร้างโหนดหนึ่งบรรทัด |
|
|
|
|
| แผนผังไดอะแกรมของโครงสร้างโหนดชนิด L-type | แผนผังไดอะแกรมของโครงสร้างโหนด T-type |
3. กล่องลูปเชื่อมต่อการเชื่อมต่อ
ที่กล่องลูปเชื่อมต่อการเชื่อมต่อเป็นวงแหวนสายเหล็กที่ถูกฝังไว้ล่วงหน้าที่ด้านหนึ่งของผนังซึ่งตัดกับวงแหวนสายเคเบิลเหล็กที่ฝังไว้ล่วงหน้าที่อีกด้านหนึ่งของผนังและแท่งเหล็กจะถูกแทรกในพื้นที่สี่แยกเพื่อสร้างการเชื่อมต่อแถบเหล็ก ผนังทั้งสองก่อตัวเป็นโพรงที่ส่วนการเชื่อมต่อและสารละลายจะถูกฉีดเข้าไปในโพรงเพื่อการเชื่อมต่อ การเชื่อมต่อห่วงเชือกส่วนใหญ่ใช้ในบ้านแนวราบ
|
|
|
การเชื่อมต่อคอนกรีตหลังการหล่อของส่วนประกอบคอมโพสิต
1. การดัดงอบาร์เหล็กและการทอดสมอ
การเชื่อมต่อการดัดงอและการยึดแท่งเหล็กเป็นวิธีปฏิบัติทั่วไปเมื่อความยาวของแผ่นเหล็กตรงนั้นไม่เพียงพอ มีการใช้กันอย่างแพร่หลายในโครงสร้างคอนกรีตเช่นการเชื่อมต่อระหว่างแผ่นพื้นคอมโพสิตแบบสองทางในโครงสร้างคอนกรีตสำเร็จรูปการเชื่อมต่อระหว่างคานคอมโพสิตและคอลัมน์ปลายและการเชื่อมต่อนอกระนาบระหว่างผนังแรงเฉือนแบบสำเร็จรูปและคานคอมโพสิต
การเชื่อมต่อแห้ง
1. การเชื่อมต่อแบบแห้งสลักเกลียว
|
|
|
การเชื่อมต่อโบลต์คือการบรรลุการเชื่อมต่อกับส่วนประกอบสำเร็จรูปโดยการโบลติ้ง การเชื่อมต่อสลักเกลียวสามารถตั้งค่ารูโบลต์และรูมือการติดตั้งที่ขอบของส่วนประกอบและผ่านสลักเกลียวผ่านรูโบลต์เพื่อให้ได้การเชื่อมต่อการยึด กล่องสลักเกลียวหรือตัวเชื่อมต่อสลักเกลียวที่กำหนดเองถูกนำมาใช้ในต่างประเทศเพื่อให้ได้การเชื่อมต่อ การเชื่อมต่อ Bolt มีแอพพลิเคชั่นที่หลากหลาย เหมาะสำหรับโครงสร้างกรอบคอนกรีตที่ประกอบขึ้นและโครงสร้างผนังเฉือนคอนกรีต นอกจากนี้ยังเหมาะสำหรับการเชื่อมต่อระหว่างแผงผนังภายนอกและโครงสร้างหลักและการเชื่อมต่อระหว่างแผ่นพื้นสำเร็จรูปและแผ่นพื้นสำเร็จรูป
2. เชื่อมต่อการเชื่อมต่อการเชื่อมต่อแห้ง
การเชื่อมต่อการเชื่อมเชื่อมต่อคือการเชื่อมต่อโดยการเชื่อมขั้วต่อแผ่นเหล็กที่แตกต่างกันซึ่งฝังอยู่ในส่วนประกอบคอนกรีต การเชื่อมเป็นการดำเนินการที่ไม่ได้รับการปรับปรุงและการดำเนินการที่ง่ายและสะดวก มันสามารถนำไปใช้กับโครงสร้างคอนกรีตที่ประกอบและโครงสร้างผนังเฉือนคอนกรีตที่ประกอบ
การเชื่อมต่ออื่น ๆ
1. การเชื่อมต่อแบบแห้งอัดแรง
อาคารพีซีที่อัดแรงจะแปลงความเครียดแรงดึงที่อาจเกิดขึ้นล่วงหน้าเป็นความเครียดในการออกแบบ ส่วนประกอบพีซีที่กระจัดกระจายจะถูกกดเข้าด้วยกันอย่างแน่นหนาโดยการอัดแรงความเค้นแรงอัดอยู่ระหว่างส่วนประกอบและพื้นผิวที่มีความเครียดเป็นพื้นผิวสัมผัสทั้งหมด ระบบโครงสร้างนี้เปลี่ยนแนวทางการก่อสร้างที่มีอยู่ในการเชื่อมต่อโหนดต่าง ๆ ด้วยวิธีการหล่อแบบเปียก ในโครงสร้างเหนือพื้นดินการดำเนินการแบบเปียกทั้งหมดเช่นโหนด cast-in-place และการซ้อนทับแผ่นพื้นสามารถกำจัดได้ซึ่งสามารถกำจัดได้ซึ่งเป็นของการก่อสร้างแห้ง
2. การเชื่อมต่อแบบรวม
การเชื่อมต่อรวมกันของเหล็กและปลอกเหล็กส่วนใหญ่ใช้ในโครงสร้างเฟรม แบบฟอร์มเฉพาะจะแสดงในรูปด้านล่าง
3. หล่อในการเชื่อมต่อช่อง
ที่ช่องสัญญาณการเชื่อมต่อเหมาะสำหรับการเชื่อมต่อระหว่างการก่ออิฐบล็อกขนาดใหญ่และคอลัมน์โครงสร้าง แบบฟอร์มเฉพาะจะแสดงในรูปด้านล่าง
